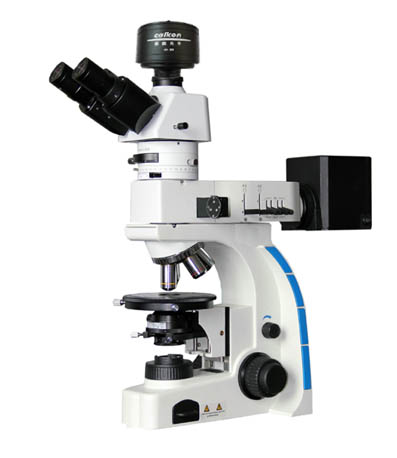

蔡康XPF-770C地質偏光顯微鏡
|
一、XPF-770C系列偏光顯微鏡的用途和特點:
XPF-770透反射偏光顯微鏡采用UCIS無窮遠色差獨立校正光學系統，是地質、礦產、冶金等部門和相關高等院校的專業實驗儀器。 隨著光學技術的不斷進步，偏光顯微鏡的應用范圍也越來越廣闊，可廣泛應用于地質、化工、醫療、藥品等領域的研究與檢驗，也可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器?？晒V大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品。本儀器的具有可擴展性，可以接計算機,對圖片進行保存、編輯和打印。
二、性能特點
1、UCIS無窮遠色差獨立校正光學系統，配置無窮遠平場物鏡(中心可調)與φ20mm大視野目鏡
2、粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值: 1μm
3、可拆卸式起偏器， 可360°偏振方向旋轉，有0、45、90、135、180、225、270、315四個檔位
4、寬電壓電源：透射照明，科勒照明，110-240V自適應式寬電壓，6V20W鹵素燈，亮度連續可調；反射照明：12V50W鹵素燈照明，電源箱寬電壓輸入，可變光欄，偏光、濾色片切換器
|
|
|
|
|
| 三.顯微鏡技術參數： |
|
名 稱
|
規 格
|
|
總放大倍數：
|
40X---600X
|
|
無窮遠無應力物鏡
|
無應力平場消色差物鏡(無蓋玻片) PL 4X/0.12
|
|
無應力平場消色差物鏡(無蓋玻片) PL L 10X/0.25
|
|
無應力平場消色差物鏡(無蓋玻片)
|
|
無應力平場消色差物鏡(無蓋玻片) PL L 60X/0.75 (彈簧)
|
|
高眼點目鏡
|
大視野高眼點 WF10X (Φ20mm)
|
|
分劃目鏡 10X (Φ20mm) 0.10mm/格
|
|
補償器
|
全波長1λ補償器（石膏試板，光程差530nm）
|
| 1/4λ補償器（云母試板，光程差137nm） |
| 石英楔子，可連續產生Ⅰ-Ⅳ級干涉色 |
| 目鏡筒 |
|
| 中間接筒 |
|
|
落射照明
|
|
| 檢偏器： 360°可調,帶刻度和微動游標 |
| 反射照明：12V50W鹵素燈照明，電源箱寬電壓輸入，可變光欄，偏光、濾色片切換器 |
| 透射照明 |
起偏器： 可360°旋轉，有0、90、180、270四個讀數 |
| 集光器 鹵素燈照明適用 |
| 透射照明：科勒照明，110-240V自適應式寬電壓，6V20W鹵素燈，亮度連續可調 |
| 阿貝聚光鏡： N.A. 1.25 可上下升降 |
|
調焦機構
|
粗微動同軸，帶有粗調松緊調節裝置，高度上下可調，粗動行程：20mm，微動精度：0.001mm
|
|
轉換器
|
內定位內傾式四孔可調中心轉換器，帶物鏡中心調節扳手
|
|
載物臺
|
|
| 選配：機械移動片夾 |
| 附件 |
機械移動片夾（可夾持礦石切片和生物切片）、濾色片 |
|
|
|
| 四、系統數字性 |
| XPF-770C型偏反光顯微鏡系統是將光學顯微鏡技術、良好的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項高科技產品?？梢栽谟嬎銠C上很方便地觀察不同晶體的偏光效果圖像，并對偏光圖譜進行分析,處理,還可輸出或沖印偏光圖片。 |
|
|
| 五、系統組成 |
1、蔡康偏反光顯微鏡XPF-770
2、電腦適配鏡
3、蔡康300萬彩色數字攝像器
4、計算機（選配） |
|
|
| 五、選購部分 |
| 1.蔡康偏光分析軟件DP-3000 |
| 2、移動尺 |
|
| 3、蔡康ckc2000萬像素數字攝像器，功能有：圖像拼接，景深融合，測量報告，清晰度好及色彩特效。 |
|
